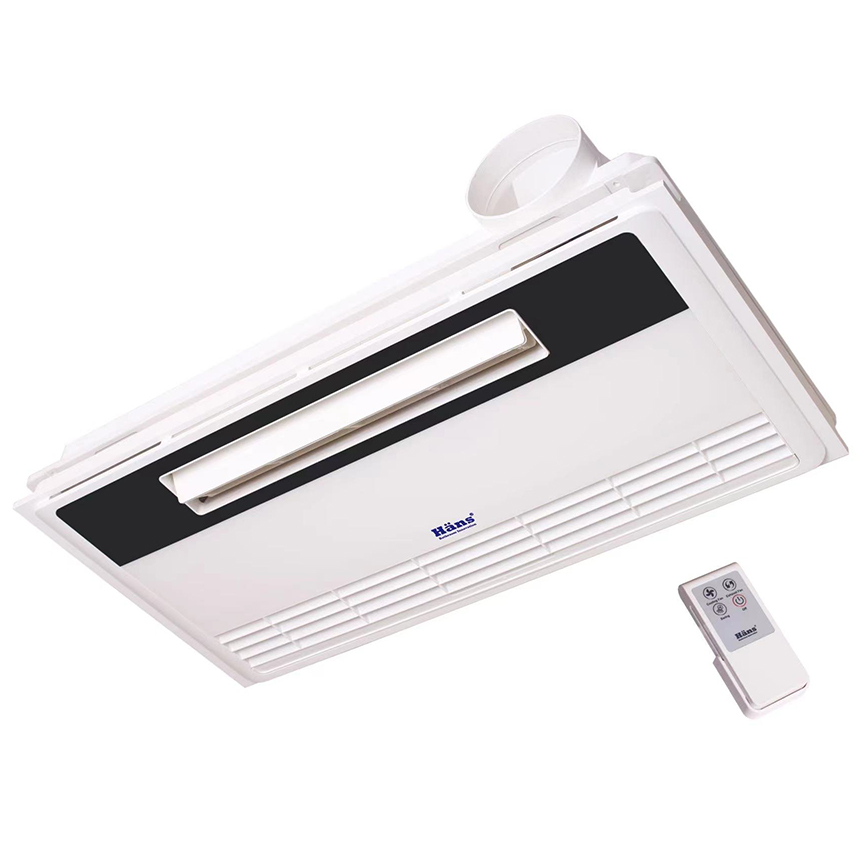

Quạt mát âm trần Hans – H20R (105w -2 động cơ - thổi mát và thông gió - có điều khiển)

Thông số kỹ thuật của Quạt mát âm trần H20R:

• Kích cỡ: hình chữ nhật 60 × 30cm (tính bề mặt)
• Công suất: công suất quạt mát H20R là 105W.
• Chức năng công nghệ: Sử dụng cùng lúc 2 chế độ thổi mát và thông gió, hút mùi.
• Điện áp: 220V – 240V
• Tốc độ gió tại cửa ra đạt vận tốc 9 m/s, đẩy gió xa đến 2m
• Dây điện: dài 1m, đầu cắm tròn, 2 chân theo tiêu chuẩn châu Âu
• Phù hợp với trần cao tối đa 2.7m

Một số những ưu điểm nổi bật của Quạt mát âm trần tích hợp thông gió H20R:

• Thiết kế đẹp hoàn hảo & độc đáo duy nhất trên thị trường: có thể vừa thổi gió mát vừa thông gió – hút mùi.
• Làm việc với chế độ quạt thổi gió mát,  làm mát tập trung với công nghệ AWES (Airbone Wind Energy System), gió xoáy ly tâm 5 chiều (5D).
• Sử dụng rất dễ dàng với điều khiển từ xa.
• Có thể lắp âm trần trên cả trần thạch cao hoặc trần nhôm.

• Lưu ý: * Để lắp đặt được quạt, nhất định phải có Khung Nhôm.

              * Khoảng cách giữa trần giả và trần thật tối thiểu là: 30cm.

              * Chọn vị trí lắp đặt quạt gần với khu vực cần làm mát, hút mùi.

  –  Khoét lỗ trần giả (trần thạch cao hoặc trần gỗ, trần nhựa, nhôm) đúng kích thước nhà hãng khuyến cáo 60 x 30 cm (600 x 300 mm). Đề nghị xem và sử dụng tờ bìa kích thước có trong hộp và làm theo hướng dẫn!

  – Khoét lỗ trần giả đúng kích thước đảm bảo có thể đưa vừa khung nhôm lên, nếu khoét nhỏ hơn, sẽ không đưa được khung nhôm lên; nếu khoét rộng hơn khung nhôm có thể bị rơi, gây nguy hiểm khi sử dụng.

  – Sau khi khoét đúng kích thước, đưa khung nhôm lên cố định trên trần bằng cách bắt 8 vít tại 4 góc của khung nhôm. Vị trí bắt vít cách góc vuông của khung nhôm 1,5 – 2cm.

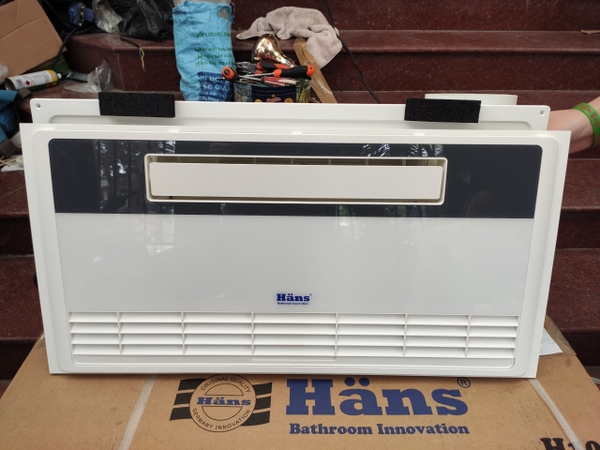

  – Đưa thân quạt từ dưới lên trên trần giả. Trước hết đấu nối dây điện của quạt vào nguồn điện có sẵn trên trần. Đặt quạt lên trên khung nhôm (4 miếng xốp đen – có tác dụng giảm độ ồn, đảm bảo khoảng cách thân quạt và mặt quạt, 4 miếng xốp sẽ được dán vào thân quạt, tỳ lên khung nhôm).

  – Đấu nối jack cắm của thân quạt và mặt quạt, sau đó cài mặt quạt vào khung nhôm (Mặt quạt sẽ được cố định và giữ chặt bằng 8 lẫy trên khung nhôm)

  Như vậy là thân quạt được cố định chắc chắn trên trần giả, không bị rơi xuống dưới, cũng không xê dịch trái, phải, trước, sau trong quá trình sử dụng.

Hướng dẫn đồng bộ quạt với điều khiển từ xa:

Khi điều khiển không bật được các chức năng của quạt do mất đồng bộ sóng, chúng ta làm các bước như sau:

• Kiểm tra điều khiển, pin còn điện đèn sẽ nháy đỏ
• Cấp nguồn điện cho quạt, bộ nhận sẽ báo 1 tiếng “bíp”.

Sau đó, trong vòng 3s đến 5s bấm 4 Lần “CoolingFan”, bộ nhận sẽ báo 1 tiếng “bíp” thứ 2 là thành công.

Hướng dẫn sử dụng dòng quạt H20R – dùng điều khiển từ xa:

1/ Để bật chế độ làm mát, hút mùi của Quạt

– Muốn bật quạt mát bấm  “Cooling Fan”, cả 2 động cơ cùng thổi gió mát.

– Muốn bật quạt hút mùi bấm “Exhaust Fan”.

– Muốn bật quạt vừa Thổi mát vừa Hút mùi bấm “Cooling Fan” sau đó bấm “Exhaust Fan” Hoặc bấm “Exhaust Fan” sau đó bấm ‘Cooling Fan”. Muốn chuyển chỉ 1 chế độ thổi gió hoặc hút mùi thì bấm “Off” (tắt quạt), sau đó muốn quạt thổi gió mát bấm “Coolingfan” hoặc muốn quạt hút mùi bấm “Exhaust Fan”.

2/ Để điều chỉnh hướng gió, bấm “Swing”

– Nhấn một lần, cửa gió sẽ quay tự động, trải gió đều trong góc quay 90 độ.

– Nhấn thêm lần nữa, cửa gió sẽ dừng lại tại đúng vị trí cần tập trung gió mát

– Nhấn tiếp, cửa gió lại chuyển chế độ quay tự động.
